DIY自製後陽台插座紀錄

最近家裡舊的熱水器壞掉,度過幾天用大水壺燒熱水洗澡的克難生活之後,總算等到廠商來安裝新的熱水器。因為安全和法規考量,現在瓦斯熱水器大多都會要求客戶安裝強制排氣型的,而且可以跟政府申請更換補助,所以我也選了這種。


直到安裝當天,廠商把東西都搬來了,我才知道新的這種熱水器需要插電… (舊的瓦斯熱水器是吃電池的,主要用途只是讓點火開關作動,新的瓦斯熱水器插電則是為了讓控制面板和風扇運轉,總之耗電量並不會太大,如果是電熱水器我就不建議線路DIY,會需要用電來改變溫度冷熱的東西都相當耗電,電流太大有危險,還是找專業處理較放心) 只好臨時抓了一個延長線湊合著用。

不過延長線占掉了我房間原本在使用的插座孔,而且熱水器是每天都要用的東西,總覺得這樣搖搖晃晃地掛在那邊不是辦法,想想還是需要固定插座,但是要怎麼做呢?

不管找人做還是自己來,首先面對的就是從哪裡拉線的問題。

純粹以距離來說從我房間插座拉過去較近,但是我不喜歡窗戶卡一條線在那邊,而且調查發現房間這條迴路已經接了不少東西了,包含我家所有的電腦在內,如果想要接新線路的話可能平衡一下負載會比較好。

所以最後就決定從後陽台另一側的插座拉線過去,走的是圖中30A開關的那條迴路,後面施作需要關電的時候我也就只關這個開關。


在這個階段我其實還滿猶豫到底要請人來做還是自己做,畢竟我雖然在社大上了三個學期的家庭水電維修課程,但也就換過自己房間的插座和拆過天花板燈座維修而已,拉新線這種事還真沒做過,實在沒什麼信心…所以就拍照問了老師的意見。




連老師都這樣說,我也只好硬著頭皮自己上了。 但是因為對細節怎麼做超級沒把握,所以在Youtube做了一整個下午的功課,首先找DIY插座延長的影片看別人是怎麼做的:



看了影片發現裡面出現一些我沒見過或是不熟的材料和做法,所以又跑去找更多影片來研究:



看了一大堆影片之後總算稍微有點概念了,接著就是現場測量和畫圖:

我離開學校之後就沒再碰過工程製圖AutoCAD那些,這邊畫的圖只求自己看得懂而已,不太能要求什麼精確性。隔天就帶著筆記本去水電材料行,不懂的地方就硬著頭皮問,闆娘大概覺得我很煩,可是我就新手啊。

問了才知道現在家庭電線大多是用2.0mm的,像我家大概是老房子的關係,所以牆壁裡面的舊電線是1.6mm…還有單芯線沒有零賣,一次要買整捆100m但我只需要10m,還好白扁線有零賣所以就買了10m的白扁線。然後因為在影片裡有看到電線連接器這東西看起來很方便,就不用在那邊手纏電線繞半天留一大坨很難塞,所以也買了一小包。(不過真的要抗拉應該還是用手纏比較好?)然後我想說白扁線有兩層絕緣,應該就不用壓條了?所以第一次就先沒買壓條只買了一堆電線牆釘。


材料買回家之後首先確定插座要裝的位置,思考主要是插那些東西、實際拿要用的電線過來比比看位置,還有平時會在這邊進行哪些活動、裝哪邊才能減少人和貓的誤觸風險… 確定位置之後就把開關明盒裝上去,其實我對於要怎麼把東西釘到牆壁上這件事很頭痛,因為我沒有電鑽,只有馬力比較小(比較便宜)的電動起子,不過拿自攻螺絲硬鑽居然也讓我把開關盒鎖上去了。

但是把電線擺上去試著調整看看位置,才發現這樣不行!線完全拉不直!好醜!我不能接受! 結果又出門再跑回水電材料行買壓條了。


買回來後就開始抓位置黏貼壓條:

到後面要爬高的地方就變得很不好做,雖然我之前有買了一把梯子,但是到角落的地方卡了洗衣機不好搬開、梯子也擺不進去,又要避開原本在那邊的管線,我努力爬上去貼了半天還是有一點點歪掉,只好說服自己反正那個位置不明顯,就不要太在意了。

壓條貼上去之後就想照著某個影片的做法,用螺絲來釘住它,這樣就算後面的膠條鬆脫了壓條也不會掉下來。結果才試著鎖第一個螺絲我就遇到困難了,不像開關盒還可以硬鎖上去,螺絲鎖在壓條上怎麼做就是轉不到底…

這時候深刻覺得我還是需要一把電鑽,但在不確定會不會常用到的情況下不敢亂買這種很貴的東西(買電鑽的錢應該夠我找師傅來裝到好了),所以就厚著臉皮傳LINE問老師可不可以借我電鑽,老師說那就上課前過去找他拿吧。離上課日還有兩天,所以這天就先停工整理一下其他不用電鑽的部分。

這中間有先接電測試一下確定我的接線是對的,測完就先拔掉以策安全。 試著拆裝幾次之後,牆上原本的舊插座面板就斷了裝不回去,所以我隔兩天索性又跑去買了個新插座來換,買回來很順手就把W那邊的兩個孔接中性線、另外一側的兩個孔接火線,可是通電之後電壓怎麼量都怪怪的,正常家用插座量出來應該是110V+-10V左右,可是我新插座換上去之後怎麼量都只有十幾V,覺得很詭異所以就關電拆下來檢查看看,仔細一看才發現我接錯了啊!!! (插座背面沒拍照,所以就憑印象用畫的)

這個插座跟其他的不一樣,下面的兩個孔是接地線用的,結果我把火線接到下面兩個孔,難怪出來電壓是錯的…好險不是把火線和中性線接在一起,不然不曉得會有什麼可怕的事情發生。 總之一邊慶幸神明佛祖耶穌保佑沒出事,一邊趕緊關電看清楚插座後面的圖示再重接。 拿之前上課剩下的1.6mm電線重接完長這樣:

可是這樣接太多坨電線了,試了一下幾乎塞不進開關盒,而且總覺得有些線沒必要拉那麼長,所以想了想又重新拿白扁線裡面的2.0mm電線剪短來用:

總之盡量把分接電線的距離減到最短,利用插座旁邊沒用到的空間,這次總算可以塞進開關盒了,通電之後量出來的電壓也是正確的。

等到晚上上課前跟老師拿到電鑽,老師希望我盡快弄好下課時拿去還給他,所以我也就趕緊衝回家然後馬上開始打洞。 結果沒想到鑽水泥牆的聲音好可怕啊啊啊啊啊啊啊啊~~~~~然後我就被小孩罵了好幾次說聲音很吵,再被鄰居隔著陽台罵說幾點了還在釘東西(當時晚上7點)。我只好趕快道歉說馬上就好了,然後努力在半小時內把所有需要的洞打完。 打完洞接著就是鎖螺絲、放電線、蓋壓條蓋子,但是這邊有個問題就是我壓條尺寸買太剛好只能塞得下白扁線,螺絲鎖上去之後會增加厚度,然後壓條就蓋不緊…再加上我急著想弄完,又沒有鋸子可以切割壓條,只能用美工刀和大剪刀,然後壓條蓋子就裂得亂七八糟,但這東西畢竟只是美觀用途不影響使用,對那些像狗啃的切面和裂痕只好睜隻眼閉隻眼了。

把電鑽還回去之後因為不想摸黑作業,所以就等隔天早上再來做最後的收尾和接線。

努力了半天總算把新插座鎖到牆上。右邊拉新線出來那部分不好處理,Youtube影片裡是用電動工具在水泥牆挖個小洞,但我沒有那種工具,只能拿小鐵鎚稍微把水泥敲一點點下來。然而插座蓋子蓋上去右邊還是會卡,怕硬蓋會把電線皮弄破危險,想了想決定從插座蓋子下手,拿美工刀在蓋子旁邊挖了一個小凹槽讓電線通過。

也是這時候才注意到我買的不管插座面板、開關盒、壓條都是ABS塑膠材質,也就是跟我大學時做模型用的ABS板是差不多的東西,那麼其實就用同樣的切割方式就好了啊…早點注意到就不會把壓條蓋子弄破得亂七八糟了。


所有插座都裝好之後通電,全部量一遍確定電壓是對的:

終於可以完工了,累~

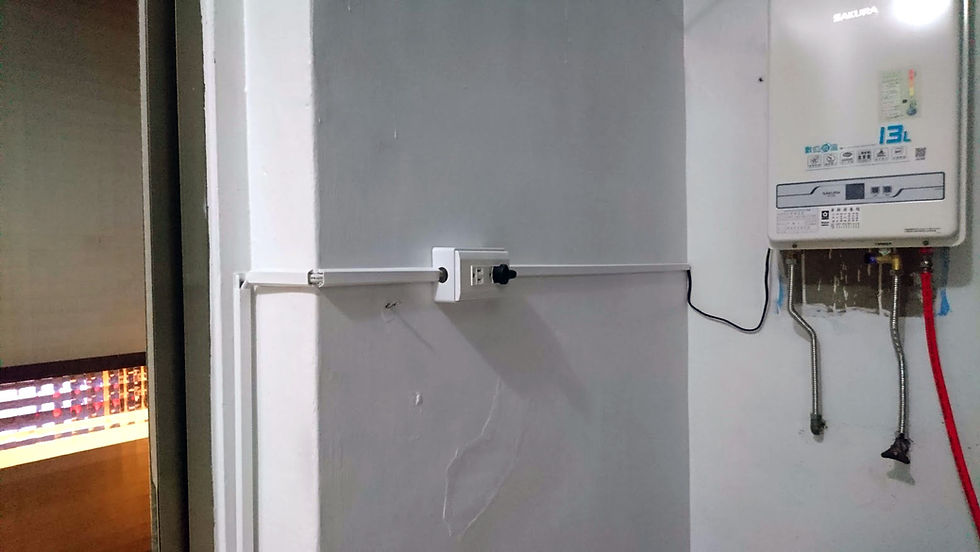

這邊有被問說插座為什麼要拉那麼遠,我也覺得跟熱水器放同一面牆會比較好看,但我怕碰到熱水管和瓦斯管,考慮到有可能會臨時想在這裡插電用電器之類,所以還是把它拉遠些了。

這邊是貓的飲水器,這個插座的位置也想很久,其實平放在窗台上對我來說可能用起來會比較方便,但是考慮到這個窗戶常常會開給貓通行,如果平放的話怕貓踩上去觸電,另外也怕貓砂貓毛之類掉進去,所以還是裝成直的了。

洗衣機總算可以直接接在插座上,不用再用老舊延長線接來接去了。


總計材料費約花了一千元出頭,雖然買了整包電線固定釘沒用上。

工時含規劃設計約4天,很多是因為我不熟所以做一半又跑去找材料找工具或是試錯,如果是專業的師傅備好材料來弄應該不用半天吧? 事後檢討:

1.就算插座背面都長得很像,也一定要看清楚上面的圖示再接線。 2.下次買壓條要買大一點,不要買剛剛好只塞得下電線的,不然螺絲釘釘上去就蓋不起來了。

3.下次要用壓條的話要買鋸子來鋸…用剪刀剪的結果實在很淒慘。 4.要用電鑽鑽水泥牆的話一定要白天用,最好是沒人在的時間,不然聲音很吵會被罵。 5.白扁線+壓條轉角不曉得還有沒有更好的處理方式…線太厚了很難凹成漂亮的直角。 特別感謝:邱吉壽老師 八德社大家庭水電維修課程招生中喔~~桃園的朋友可以參考看看
